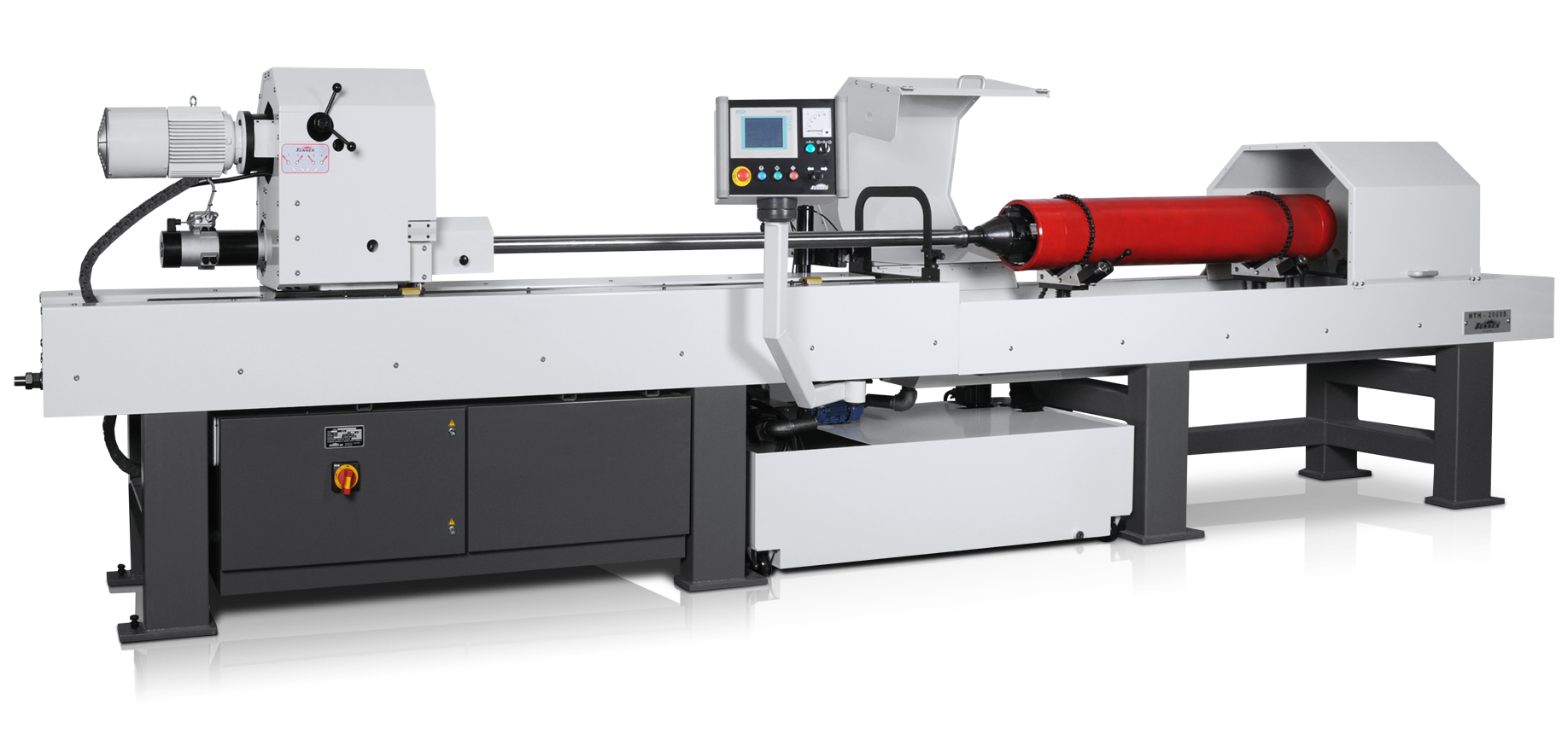

Bruñidora de tubos SUNNEN HTH de gran capacidad de arranque y manejo sencillo para series medias


La bruñidora de tubos SUNNEN HTH tiene la potencia de la bruñidora HTC pero el control de la máquina HTB, haciendo de ella una máquina de fácil manejo, con la capacidad de utilizar abrasivo de la más moderna tecnología para cilindros hidráulicos, cilindros de extrusión, aeronáutica, camisas de motor y compresores, entre otras aplicaciones.

Esta máquina ha sido testada con tres diferentes tipos de piezas. Se han comparado los tiempos obtenidos con los tiempos alcanzados por el equipamiento utilizado previamente por los clientes. Los resultados obtenidos reflejan tiempos de 3 a 4 veces más rápidos que los iniciales, reduciéndose el tiempo de alguna de las piezas hasta un 50%.

Piezas con orificios abiertos y ciegos, que anteriormente debían ser bruñidos en varias operaciones, primero con una máquina y después a mano, con la HTH se completa el trabajo en la misma máquina con menor esfuerzo. En la mayoría de los casos se reduce la necesidad de dotarse de caros utillajes.

Como PROVEEDOR TODO INCLUIDO, SUNNEN se responsabiliza de la totalidad del proceso de bruñido, máquina, herramientas, abrasivos, aceite y servicio técnico.

Características:

  • La serie HTH-S tiene más potencia. Con un sistema de husillo de 6 Kw y una caja reductora de 4 marchas, la HTH-S asegura máxima potencia de par en todo el rango de diámetros (arranque hasta 800 cm3/h). Además, el sistema transmite la potencia entre reductora y herramienta a través de una fuerte correa que protege la reductora y suaviza el funcionamiento.
  • El control de nueva generación de la HTH-S asegura el tiempo más rápido de cambio de una pieza a otra. Por medio de la amplia pantalla táctil a color, cada programa puede hacerse en pocos pasos mientras que los parámetros relevantes de herramienta y de producción se cargan automáticamente.
  • La HTH-S ofrece gran flexibilidad a un elevado nivel de producción, con una capacidad de arranque de 800 cm3/H y superior.
  • Además, la HTH-S incorpora un nuevo sistema de corrección de geometría que detecta los puntos cerrados e insiste en ellos hasta corregirlos sin intervención del operario.
  • Junto con las herramientas, abrasivos y aceite Sunnen, la HTH-S trabaja al máximo de sus prestaciones y es capaz de satisfacer cualquier demanda de producción. Puede ser equipada con utillajes variados, desde opciones estándar a soluciones de acuerdo a las necesidades del cliente.
  • La versatilidad del sistema HTH-S, para cualquier trabajo o material, el sistema HTH-S cumple con las especificaciones de cualquier tipo de industria.
  • Bruñidora de tubos SUNNEN HTH de gran capacidad de arranque y manejo sencillo para series medias

    • La serie HTH-S tiene más potencia y un control fácil de programar.
    • Con pantalla táctil de 10.4" y almacenaje para más de 100 programas
    • Amplio rango de diámetro con arranques de 800 cm3/h.
    • Con un sistema de husillo de 6 Kw y una caja reductora de 4 marchas
    • 100% control de proceso con protección de herramienta contra sobrecargas
    • Repetibilidad en la posición del carro de 0,1 mm durante el funcionamiento independientemente de la velocidad
    • Velocidad del carro variable (ajustable en incrementos de 1m/min a través de la pantalla durante el ciclo
    • Función de insistencia y oscilación en cualquier posición
    • Función de repasado sin carga
    • Accionamiento de ejes sin carga
    • Giro lento de husillo
    • Indicador de posición y de velocidad del carro digital
    • Indicador de revoluciones por minuto del husillo digital

    Como Proveedor todo-incluido, nos responsabilizamos del proceso completo y del resultado

    Aplicaciones


    Casos de éxito

    “GIA equipa sus instalaciones con una bruñidora para piezas de hasta 1.500 mm de diámetro”
    "Taller de Mecanizados Especiales S.A. adquiere una bruñidora de tubos SUNNEN HTH-6000S "

    Especificaciones técnicas

    Capacidad de arranque: 1.000 cm³/h
    Motor del husillo: 7,5 kW
    Rango de diámetro: 25 - 800 mm
    Recorrido máximo: hasta 10 metros
    Máxima longitud de recorrido: de 2000 mm a 10.000mm
    Longitud total: 6.200 mm a 23.200 mm
    Anchura total: 1.200 mm a 1.500 mm
    Altura del centro del husillo: 1100mm
