Bruñidora de Tubos SUNNEN HTD

Catálogo - Bruñidora de Tubos SUNNEN HTD


Bruñidora de tubos de gran potencia, especialmente indicada para cumplir con requisitos de gran arranque.

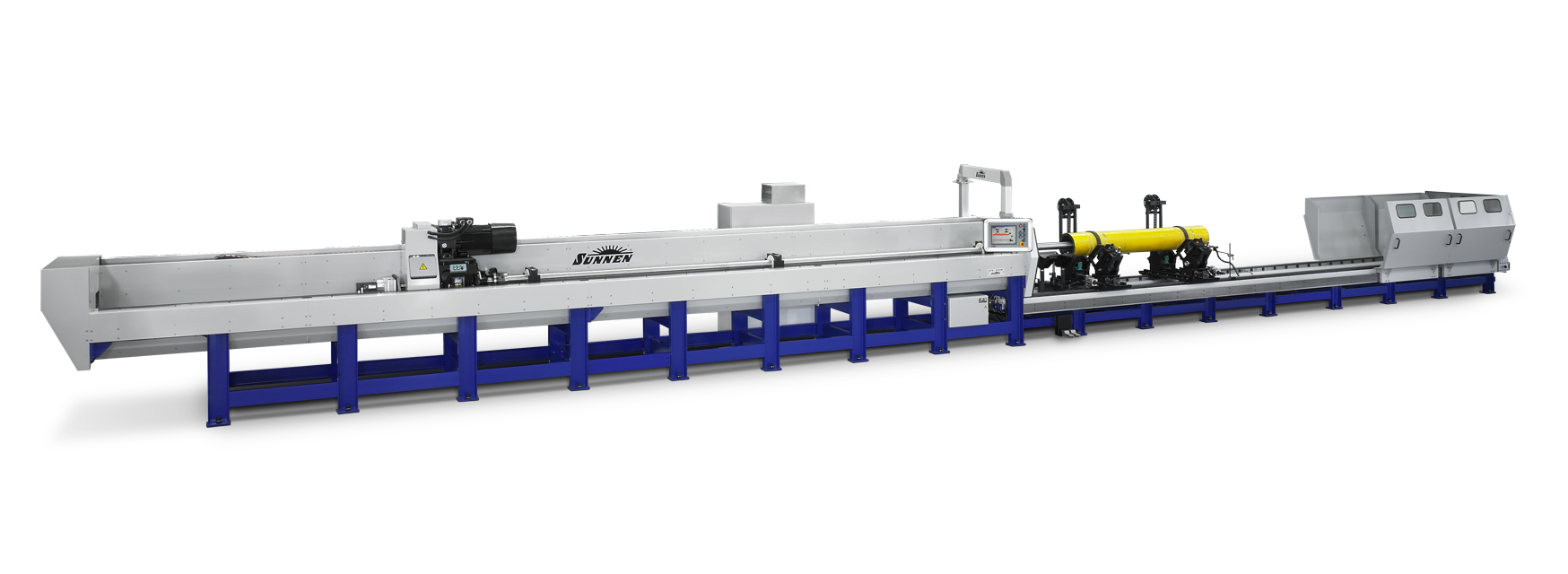

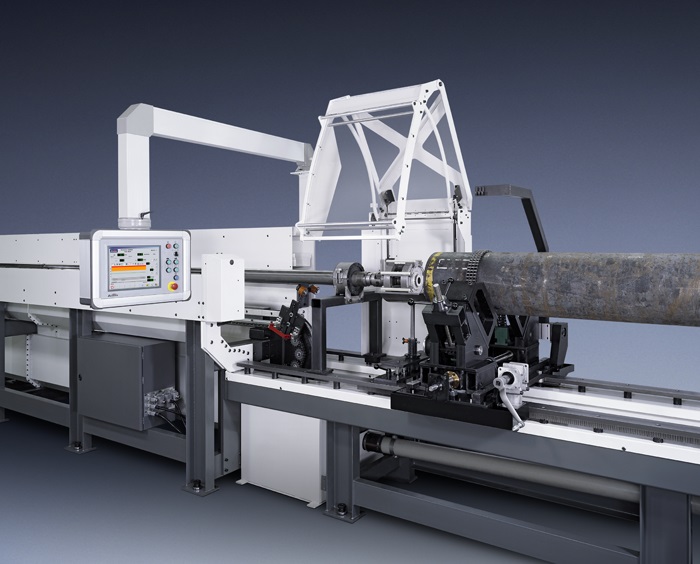

El sistema de bruñido de tubos SUNNEN HTD es la versión "gran potencia" de las bruñidoras de tubos de más éxito hasta el momento. Para las más altas demandas, consigue un arranque único de hasta 3.000 cm³/h, los tubos se pueden pulir sin taladrar. Para aplicaciones exigentes como camisas de cilindros, cilindros hidráulicos, cilindros de extrusión, componentes de aeronáutica y componentes de compresores.

Esta máquina está disponible en 2 versiones, la HTD-X300W y la HTD-X400W. La combinación de la HTD con las herramientas, abrasivos y aceites Sunnen, garantizan la ejecución más óptima y resultados perfectos.

Múltiples accesorios opcionales: Palpador IPG-50 para diámetros 25-230 mm,función de herramientas doble etapa (desbaste+acabado), función de bruñido cónico, dispositivo de giro de pieza. Pueden fabricarse aplicaciones especiales a demanda.

Características:

Garantizamos el coste por pieza más bajo gracias:

  • Corrección automática de geometría. El sistema detecta las zonas cerradas y corrige la geometría insistiendo en ellas con las carreras cortas necesarias sin intervención del operario.
  • Fácil programación. Fácil de configurar y almacena más de 900 configuraciones. Todos los parámetros pueden grabarse y/o modificarse en marcha. El sistema recomienda herramienta, establece la velocidad del husillo y todos los parámetros del ciclo. Se puede realizar una nueva configuración en dos minutos.
  • Protección de rotura de herramienta. El control 100 % expande o recoge las piedras para aumentar el arranque y proteger la herramienta automáticamente.
  • LA HTD puede ser equipada con utillajes variados, desde opciones standard a soluciones de acuerdo a las necesidades del cliente a.Puede manejar diámetros de 4.000 mm a 14.000 mm.
  • Potencia de accionamiento. Bruñe un cilindro de 250 mm de diámetro, 6000 mm de longitud y 0,5 mm de arranque en menos de 30 minutos.

Bruñidora de tubos de gran potencia, especialmente indicada para cumplir con requisitos de gran arranque.

• Control del proceso al 100% con protección de sobrecarga de la herramienta

• El control de 3 ejes dirige la posición del carro, su velocidad, la expansión de las piedras, la velocidad de giro y la presión de corte, garantizando las condiciones más favorables para obtener precisión y geometría

• Velocidad de carrera variable, ajustable en incrementos de 0,1 m / min

• Gran rango de diámetros

• Corrección automática de la geometría del orificio

• Bruñido directo de piezas sin costosas perforaciones

• Control en base Windows®

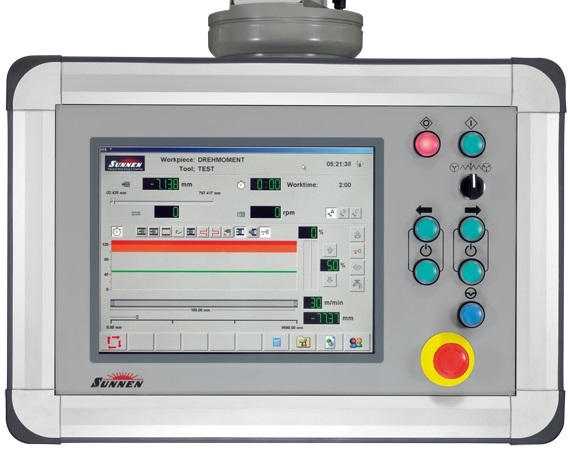

• Pantalla táctil de fácil manejo

• Visualización de dimensión programable

• Gran capacidad de arranque hasta 3'000 cm³

• Sistema de bloqueo de tamaño con compensación de desgaste de piedras

• Función de insistencia y oscilación en cualquier posición

• Función de repasado sin carga

• Carpeta de almacenaje para más de 900 programas

• Indicador de posición y velocidad del carro digital

Especificaciones técnicas

Versión 1: HTD-X300W
Capacidad de arranque: 2.500 cm³/h
Motor del husillo: 22 kW
Rango de diámetro: 50 - 1.200 mm
Longitud de recorrido: hasta 16 metros

Versión 2: HTD-X400W
Capacidad de arranque: 3.000 cm³/h
Motor del husillo: 30 kW
Rango de diámetro interior: 200 - 700 mm
Rango de diámetro exterior: 850 mm
Longitud de recorrido: hasta 16 metros
