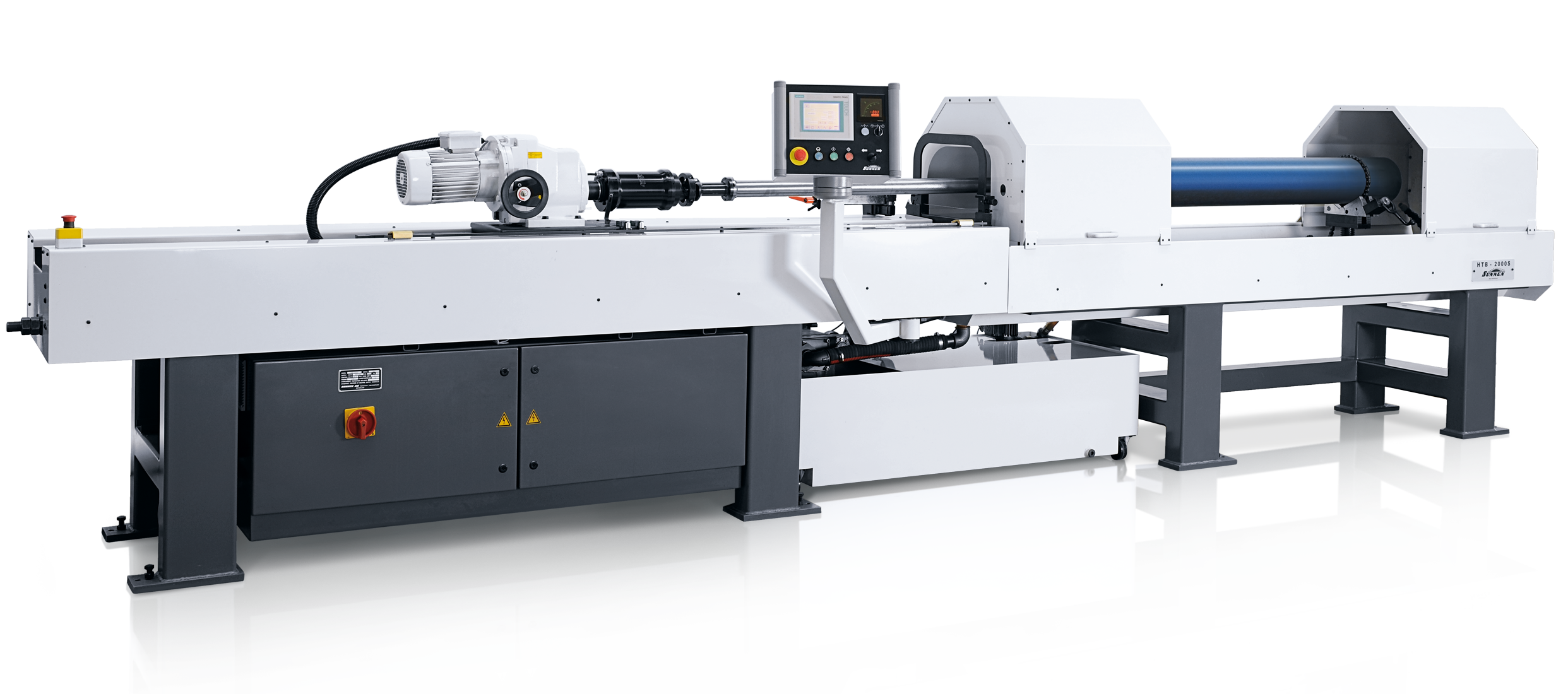

Bruñidora de Tubos SUNNEN HTB

Catálogo - Bruñidora de Tubos SUNNEN HTB


Sistema de bruñido para series cortas, cilindros hidráulicos, fabricación de motores y compresores, aeronáutica


El sistema de bruñido de tubos SUNNEN HTB está recomendado cuando se busca flexibilidad en trabajos puntuales no repetitivos de reparación o series cortas.

SUNNEN es el líder tecnológico para el bruñido de precisión en todo tipo de aplicaciones para la fabricación de camisas de motor, cañones de armas, tubos hidráulicos, tubos de minería o instrumentación, control de aceite y gas, y tubos de medición de caudal.Nuestra avanzada tecnología de mecanizado de orificios de precisión

Nuestros sistemas ayudan a construir motores más eficientes, limpios y duraderos, cumpliendo con las crecientes demandas en regulación de emisiones.

Nuestra avanzada tecnología de mecanziado de orificios de precisión:

  • Reduce la holgura entre la camisa y el pistón, incrementando la potencia del motor y la eficiencia.
  • Proporciona alta precisión en el orificio que reduce el consumo de aceite y ayuda al motor a cumplir con las estrictas regulaciones de emisión.
  • Crea un verdaderamente constante rayado cruzado a lo largo de toda la longitud de la camisa, para una mejor retención de aceite y una mayor vida del motor.

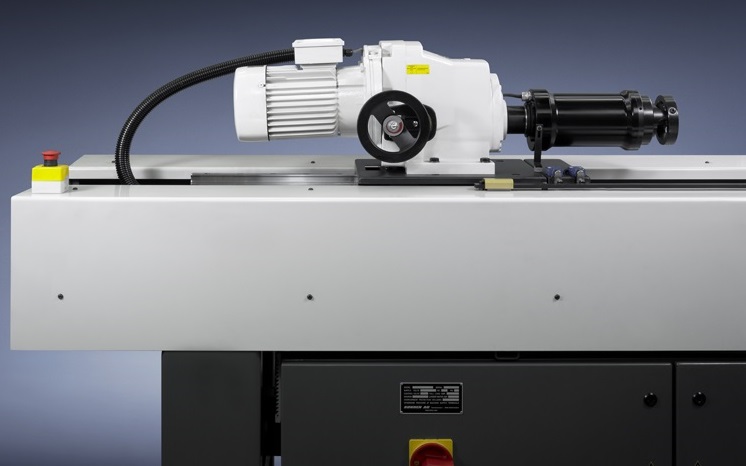

  • Con su husillo de 3,5 kW asegura máxima potencia en diámetros de hasta 350 mm para un arranque de 400 cm³/h. Junto con las herramientas, abrasivos y aceite Sunnen, trabaja al máximo de sus prestaciones y es capaz de satisfacer cualquier demanda del cliente. Soluciones a petición del cliente, con accesorios opcionales.

Características:

Opciones de seguridad:

  • Haz luminoso frente a mesa del husillo
  • Barrera luminosa en parte trasera de mesa del husillo o barrera con puerta

Sistema refrigerante:

  • Depósito de 300 litros, o de 500 litros opcional
  • Bomba de aporte de aceite
  • Separador magnético con un 70% de eficacia de limpieza
  • Sistema de filtrado opcional, con turbo separador centrífugo y refrigerador

Sistema de lubricación:

  • Guías lineales lubricadas
  • Rodamientos del husillo
  • Reductora

El bruñido de los tubos en automático ahorra tiempo de mano de obra y elimina el trabajo físico pesado de la preparación del orificio. Las uniones soldadas de las bridas pueden a menudo bruñirse sin tener que preparar manualmente las soldaduras. La operación de bruñido crea una superficie suave y consistente de extremo a extremo. La apariencia visual del orificio tras el bruñido queda notablemente mejorada con respecto a operaciones manuales. Los tubos bruñidos consiguen precisiones mayores en la medición del caudal.

Una máquina bruñidora de tubos Sunnen con una herramienta de bruñido portátil es capaz de acabar las soldaduras usando un ciclo en automático. El operario puede llevar a cabo otras tareas durante el ciclo de bruñido. Hay variedad de abrasivos para conseguir los requerimientos de acabado superficial, medida y vida de abrasivo. Los utillajes están diseñados para una carga y descarga rápida de las piezas consiguiendo así una mayor producción. El operario puede atender varias máquinas al mismo tiempo.

Sistema de bruñido para series cortas, cilindros hidráulicos, fabricación de motores y compresores, aeronáutica

• Con las bruñidoras de tubos Sunnen se crea un orificio con superficie suave y consistente mientras se reduce el coste de mano de obra.
• Se consigue el doble de arranque de material aumentando el flujo de trabajo.
• Su avanzada tecnología de mecanización de orificios proporciona una geometría mejorada del orificio, más control de proceso y mayor precisión y tiempo de ciclo más cortos que abaratan los costes de fabricación.
• Amplio rango de diámetros con arranques de 400 cm3/h.
• Corrección automática de la geometría del orificio.
• Preparación rápida y manejo sencillo.
• Velocidad del carro variable, ajustable durante el ciclo en incrementos de 1m/min.
• Función de insistencia, de oscilación y de repasado sin carga.
• La función de autodetección de zonas cerradas y la auto corrección del recorrido para corregirlas, ayuda a prevenir roturas de herramientas incluso sin atención del operario en tubos deformados.
• Todos los ejes son de accionamiento eléctrico.
• Indicador de posición y de velocidad del carro digital.
• Indicador de revoluciones por minuto del husillo digital.
• Repetibilidad en la posición del carro de 0,1 mm durante el funcionamiento, independientemente de la velocidad.
• Giro lento de husillo.
• Carpeta de almacenaje para más de 100 programas.

El sistema HTB-S junto con las herramientas, abrasivos y aceite Sunnen, trabaja al máximo de sus prestaciones y es capaz de satisfacer cualquier demanda del cliente.

Como Proveedor todo incluido SUNNEN se responsabiliza del proceso completo y del resultado.

Especificaciones técnicas

Capacidad de arranque: 400 cm³/h
Motor del husillo: 3,0 kW con regulador de velocidad
Rango de diámetro interior: 25-350 mm (opcional 550 mm)
Diámetro exterior: 60-400 mm
Recorrido máximo: hasta 10 metros
Accionamiento del carro: 3,2 kw
Sistema de expansión automático: 0,3 kw
Longitud total: de 6.200 mm a 23.200 mm
Depósito de aceite: 300 l hasta 500 l


Si desea más información rellene nuestro Formulario de contacto
