Bruñidora Automática SUNNEN SH-5000

Bruñidora para series medias o altas donde se necesite una precisión superior.

Folleto


La bruñidora horizontal Sunnen SH-5000 redefine el bruñido

Desde un estilizado diseño y ausencia de controles manuales hasta su repetibilidad digital y pantalla táctil HMI, la nueva Sunnen SH-5000 acumula la herencia de más de 20 años de éxito de los modelos EC y ML.
En resumen, la bruñidora SH-5000 lleva al bruñido al siguiente nivel de capacidad.

La SH-5000 es el resultado de un proceso de desarrollo de 4 años con aportaciones de todo el mundo. Todos los aspectos de la máquina han sido analizados para su mejora y comprobados. La máquina ha sido diseñada para mejorar la precisión y la productividad.

Esta nueva generación de bruñidoras horizontales automáticas es apropiada para cambios rápidos en volúmenes de producción medios y altos, cuenta con un mayor nivel de control y nueva tecnología.

Con un 45% menos de piezas, las SH-5000 es más fiable y duradera.

El diseño de esta máquina está enfocado a que sea fácil de preparar y de utilizar. Con más funciones, más capacidad, mayor fiabilidad y facilidad de mantenimiento. Está equipada con:

  • Control por PLC que sustituye a los antiguos circuitos impresos. Todas las funciones se controlan desde su pantalla táctil de 225 mm. Sin palancas, ruedas o interruptores. Los programas pueden ahora guardarse y volver a cargarse. No hace falta imprimir en papel los parámetros de cada programa.
  • Nuevo servo husillo a bolas robusto (25 mm) de Bosch Rexroth para el movimiento del carro, que asegura posicionamiento preciso y rendimiento constante.
  • Nuevo carro más ancho que cuenta con una placa intercambiable para montaje de utillajes (estándar) que acepta todos los utillajes estándar de los modelos EC/ML. Para utillajes a medida, pueden utilizarse varias placas. El control de líneas neumáticas para utillaje es estándar.

Características estándar y opcionales:

  • Control de avance y presión de corte híbrido lineal servo-digital patentado para unas prestaciones consistentes y predecibles. El sistema proporciona ajustes precisos con cada toque de botón para maximizar el control del proceso y la productividad. Puede ajustarse en incrementos de 4,4 N hasta 2,225 N disponibles, doblando la fuerza de expansión de los modelos anteriores.
  • Control superior de expansión a baja presión para el bruñido de pequeños diámetros. Avance combinado para desbastar y acabar en un mismo ciclo, 20 mm de recorrido de avance adicional que permiten aumentar el rango de diámetro de las herramientas de alta producción tipo MMT.
  • Control de medida automático por palpador estándar.
  • Husillo recto estándar con conexión directa a la pinza para un cambio rápido de las herramientas de alta producción MMT. Incluye adaptador ajustable para las herramientas estándar Sunnen.
  • Nuevo indicador de bruñido digital, fácilmente configurado con un toque de botón.
  • Armario eléctrico de gran capacidad situado en la parte trasera. También puede pedirse montado en el lateral derecho o izquierdo para adaptarse a las limitaciones de espacio.
  • Nuevo pedal eléctrico para la preparación y acondicionado de herramientas.
  • Zona de trabajo amplia y ergonómica.
  • Protecciones según norma CE como equipo estándar. Cubiertas laterales fáciles de montar y deslizables para permitir el acceso durante la preparación. Sistema completo de seguridad de última generación con cubiertas con interlocks, barrera luminosa y PLC separado con modo de limitación de velocidades de seguridad.
  • Nuevo tanque de aceite de fácil mantenimiento con capacidad aumentada en un 70% hasta 208 L. Equipado con tomas de conexión rápida y visor de nivel. El tanque está montado sobre ruedas y se extrae frontalmente. Puede equiparse con separador magnético como opción.

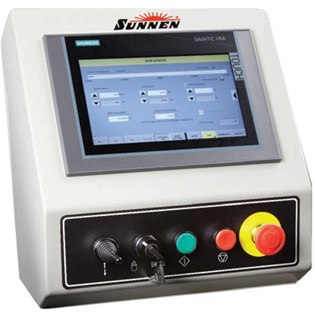

Pantalla de control táctil:

PLC Siemens de fácil manejo y con las siguientes funciones estándar:

  • Gran pantalla de 225 mm.
  • Ventanas intuitivas que permiten a los operarios no experimentados utilizar la máquina de forma eficiente.
  • Joystick de movimiento del carro para una fácil preparación.
  • Modo seguro: los límites de velocidad establecen un funcionamiento seguro para el operario durante la programación.
  • Botón de arranque de ciclo (puede utilizarse también el pedal).
  • Otras funciones estándar del sistema de control incluyen memoria infinita de almacenamiento de programas, control del tiempo de ciclo (anti-cristalización de abrasivo), compensación de desgaste de abrasivo, economizador de desgaste de abrasivo, inversión de giro de husillo, mm/in, avance en dos fases, posibilidad de cambiar velocidades durante el ciclo, permanencia, carreras cortas, cuenta piezas y 13 idiomas.
  • Pantalla táctil, intuitiva, fácil de usar (225 mm).
  • Control de tamaño automático estándar.
  • Sistema patentado de expansión híbrida lineal.
  • Capacidad de almacenamiento de programas ilimitado.
  • Tiempo de configuración corto.
  • Función de carrera corta.
  • El tanque de refrigerante es 70 por ciento más grande que los modelos anteriores 208 L.
  • Placa porta utillaje standard fácil de cambiar (permite montar todos los utillajes tipo ML/EC). Pueden pedirse placas adicionales para un cambio rápido de utillaje cuando se cambie de una pieza a otra.
  • Control de líneas neumáticas standard para utillajes complejos y para facilitar la automatización.
  • Robusto servo husillo del carro a bolas (25 mm) que asegura un posicionamiento preciso y unas prestaciones constantes.
  • Máximo recorrido aumentado hasta 400 mm que permite el bruñido de piezas largas.
  • Diseño mejorado: el carro es 52 mm más largo y abierto en la parte superior para un mejor acceso.

Especificaciones técnicas

Gama de diámetros: 1,5 – 165,1 mm (con desplazamiento autom. 1,5–101,6 mm)
Medición automática: 3,2 – 51 mm
Recorrido del carro: 6 – 400 mm
Velocidades del husillo: 200 – 3000 (ajustable en finos incrementos)
Velocidades del carro: 10 a 550 carreras por minuto
Motor del husillo: 4,1 kW
Motor del carro: 2,5 kW
Motor de la bomba: 0,37 kW
Bomba de refrigeración: 11,2 litros/minuto
Capacidad del refrigerante: 208 litros
Filtrado incluido
Espacio ocupado: 3.293 x 2.092 mm (con puertas abiertas)
Color: Gris perla
Peso: 1.130 kg. sin depósito de aceite
Conexión: 400/50/3 – 18,5 Amperios
Neumática: 5,5 Bar
