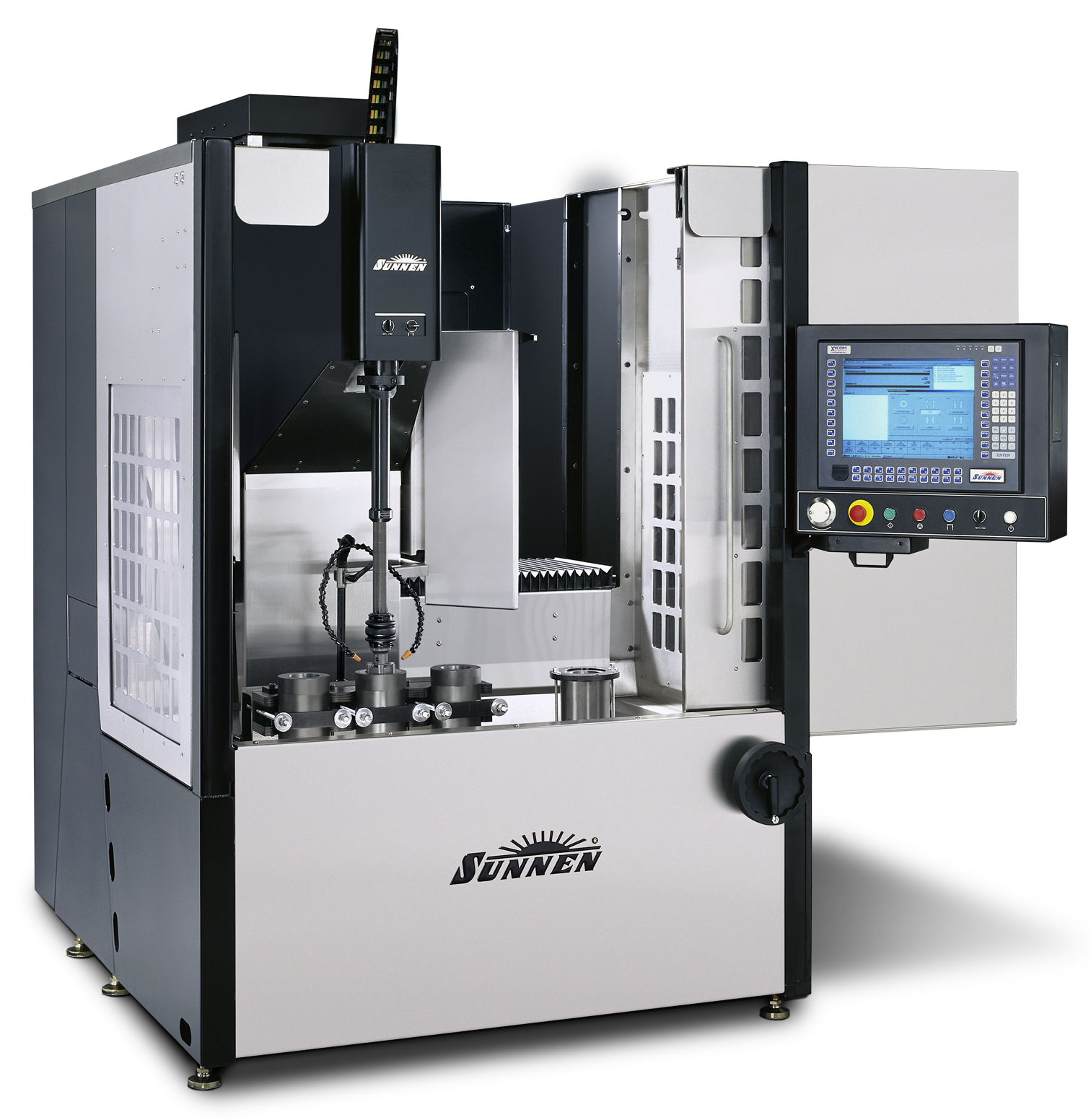

Bruñidora Vertical SUNNEN SV-2400

Catálogo - Bruñidora Vertical SUNNEN SV-2400


Bruñidora para piezas de gran diámetro en producciones de volumen medio alto


La bruñidora vertical SUNNEN SV2400 incorpora un sistema de oscilación que produce un recorrido vertical puro y puede insistir en cualquier parte del orificio, produciendo un orificio lo más recto y redondo posible.

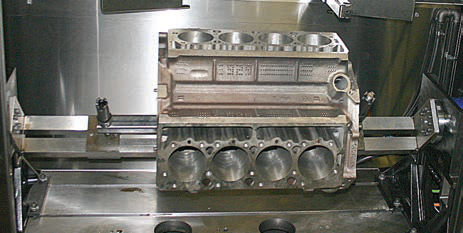

Es perfecta para la producción de volumen medio a alto en diámetros grandes de 14 mm a 200 mm. Y es muy adecuado para una amplia gama de aplicaciones como motores de 2 tiempos, camisas diesel de hasta 150 mm, todo tipo de bloques de motor, fresa madre, compresores de refrigeración, componentes de reductores de aterrizaje, grandes bielas, maquinaria de construcción y bloques hidráulicos para tanques militares y camisas de rodamientos.
Su control en base Windows simplifica el proceso de bruñido. Incorpora un eje adicional que permite bruñir varios orificios en línea. También configurarse con dos mesas gemelas para trabajar en una estación mientras se prepara la otra.

Con su motor de husillo de 7,5 kW y su potente motor de carrera, la serie SV-2400 puede realizar casi cualquier trabajo. Para facilitar la configuración cuenta con un volante manual de varios ejes para ajustar con precisión la carrera vertical, la posición de la herramienta de bruñido, la posición de la columna y de la base opcional. Y, debido a que está construida sobre una plataforma modular, este sistema se puede automatizar o personalizar de otro modo para satisfacer sus requisitos exactos.

Es perfecta para la producción de volumen medio a alto en diámetros grandes de 14 mm a 200 mm. Y es muy adecuado para una amplia gama de aplicaciones como motores de 2 tiempos, camisas diesel de hasta 150 mm, todo tipo de bloques de motor, fresa madre, compresores de refrigeración, componentes de reductores de aterrizaje, grandes bielas, maquinaria de construcción y bloques hidráulicos para tanques militares y camisas de rodamientos.

Las máquinas bruñidoras de la serie SV-2400 combinan potencia, precisión, durabilidad y tecnología para hacer que el bruñido vertical sea más económico y productivo que nunca.

Sea cual sea su necesidad, tenemos la experiencia y la gama de productos para crear la solución adecuada para usted y la dedicación para brindarle asistencia a largo plazo.

Características:

  • Diseñada en acero inoxidable duradero y de bajo mantenimiento, proporciona un entorno de trabajo limpio y garantiza la seguridad del operario.
  • Husillo de precisión con accionamiento por correa de alto par, aporta una calidad superior a los orificios .
  • Disponibles numerosas configuraciones de husillos múltiples.
  • El diseño de columna modular flexible permite una fácil personalización para su aplicación específica.
  • El sistema de accionamiento rotativo y las opciones de herramientas (GHSS; GHTS; PH; CV / CK; P20 / P28; MPS) proporcionan orificios extremadamente precisos.
  • La mesa con ranura en T y la estructura de utillaje elevada opcional permiten una versatilidad de montaje óptima.
  • Las guías de deslizamiento de carrera vertical y horizontal garantizan un rendimiento superior y una vida útil prolongada y sin problemas.
  • El diseño de la puerta permite un acceso completo al área de trabajo para la carga de piezas manual o totalmente automatizada, lo que permite al operario entrar en la máquina si es necesario para ayudar con piezas pesadas o incómodas.
  • Servomotor de carrera y husillo sincronizados aportan un acabado cruzado constante en todo el orificio, de un extremo a otro.
  • Sistemas de refrigeración opcionales: bandas de papel, bandas de papel magnético, o pueden ser conectados a un sistema de refrigeración central. Ocho modelos disponibles.
  • Bruñido de orificios más largos. La serie SV2400 ofrece una velocidad de recorrido de carrera vertical de: 762 mm (SV-2410), 1.475 mm (SV-2460), y 2.285 mm (SV-2490).
  • Lo último en tecnología de seguridad con PLC de seguridad y sistemas de accionamiento seguros.

Bruñidora para piezas de gran diámetro en producciones de volumen medio alto

VENTAJAS QUE OFRECE LA SUNNEN SV-2400

  • Ángulo de cruzado constante
  • Corrección automática de geometría del orificio
  • Insistencia y permanencia en cualquier parte del orificio
  • Eje horizontal programable; el husillo se mueve automáticamente hacia el siguiente orificio
  • Fácil manejo por medio de pantalla táctil industrial
  • Sistema de monitorización en base Windows. El panel de control de PC cuenta con pantalla táctil, menús desplegables fáciles de usar, con capacidad de almacenamiento ilimitada para configuraciones de trabajo.
  • Muestra la rectitud del orificio durante el ciclo.
  • El eje X del servo-control (recorrido de izquierda a derecha de 1.143 mm), permite programar posiciones para el bruñido de orificios múltiples en línea. (sólo SV-2410, no disponible en el SV-2460 / SV-2490.)
  • Control opcional de retroalimentación de medición neumática que proporciona un tamaño y geometría del orificio óptimos.
  • Sistema opcional de medición post-proceso con software SPC líder en la industria que permite la recolección de datos y control de proceso de la máquina a tolerancias submicrónicas.
  • Configuración rápida y sencilla mediante volante de control manual para el accionamiento de la herramienta vertical, posición de izquierda a derecha (sólo SV-410) y bastidor opcional.
  • Servo control de carrera avanzado que aporta un patrón de cruzado consistente permitiendo a la máquina acortar carreras e incidir en cualquier parte del orificio, de principio a fin, para un bruñido de increíble precisión.
  • La alimentación con detección de carga puede funcionar en cualquier carga constante del husillo o modo rango constante.
  • La función auto-repetición corrige la rectitud del orificio automáticamente.
  • La detección automática mejorada de orificios reduce el tiempo de ciclo.

ACEITES DE BRUÑIDO Y REFRIGERANTES DE PRIMERA CALIDAD SUNNEN:

Los aceites de bruñido de primera calidad Sunnen proporcionan extrema lubricación para la más alta presión de bruñido, menor coste por pieza y más frecuencias de corte rentables.

Especificaciones técnicas

Rango de diámetro (ID): 19 - 203 mm *
Peso de la pieza de trabajo: 900 kg *
Área de trabajo: 1016 x 1778 mm
Motor de carrera: DC Servo 7,5 kW
Motor del husillo: 7,5 kW
Recorrido: 1.143 mm
Velocidad: 0,001 – 0,095 mps
Accionamiento: servo control giratorio Eje X (sólo SV-2410):
Bomba de aspiración de refrigerante: bomba centrífuga de 0,5 kW / 205 LPM
Emisión de ruido: Condición de carga continua de menos de 72 dB (máx.) en un entorno de fábrica.

Recorrido de carrera: *
SV-2410: hasta 762 mm
SV-2460: hasta 1475 mm
SV-2490: hasta 2285 mm

Velocidades del husillo:
SV-2410: de 10 a 600 rpm
SV-2460: 10 - 600 rpm
SV-2490: 5-500 rpm

* El rango de diámetros, el rango de longitudes y el peso de la pieza de trabajo dependen de la pieza de trabajo y la aplicación.
