Bruñidora de Tubos SUNNEN HTS

Catálogo - Bruñidora de Tubos SUNNEN HTS


Construida para superar las demandas más exigentes de producción hidráulica, de energía y aviación.

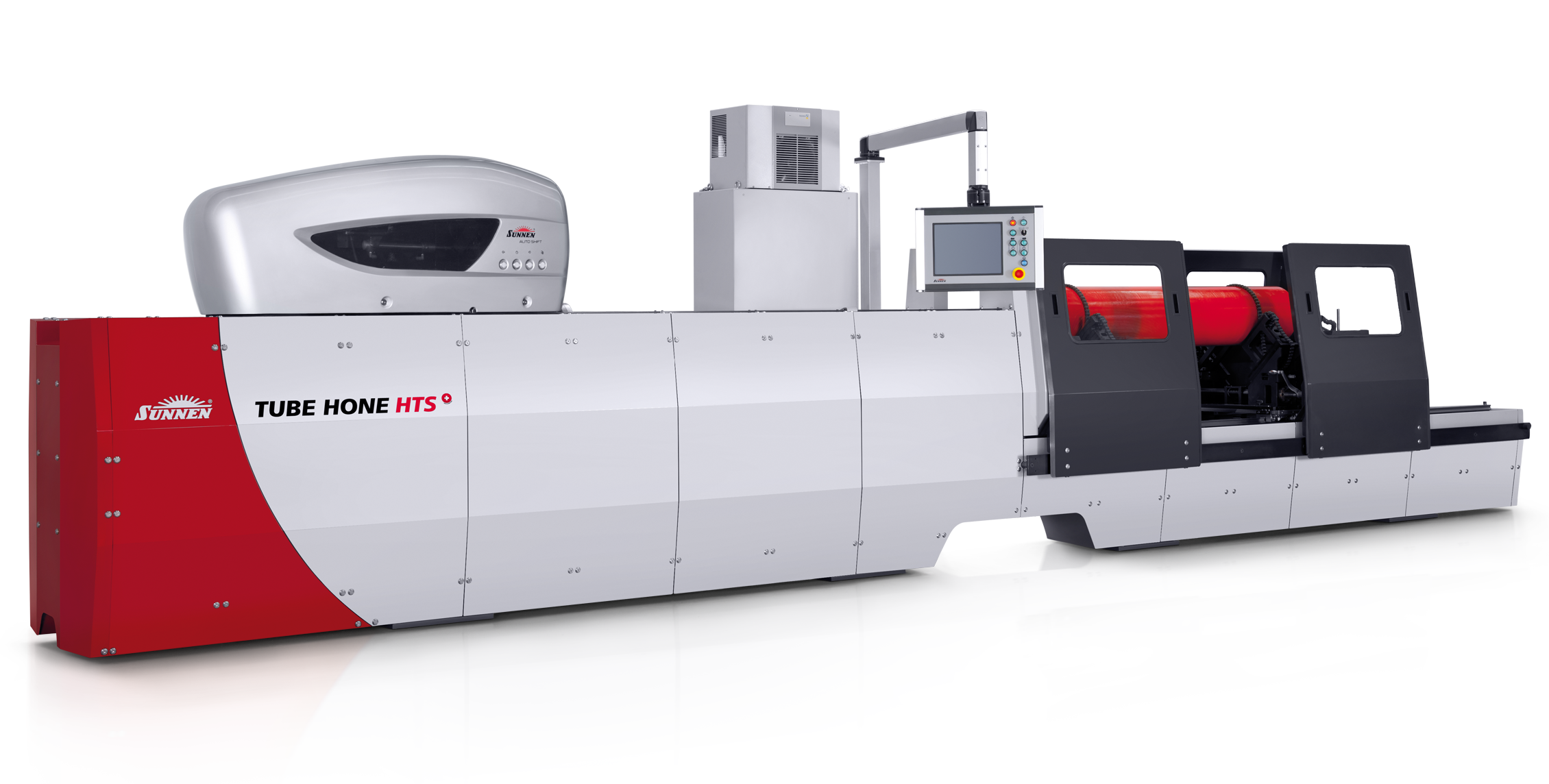

La nueva serie de bruñidoras SUNNEN HTS continúa con el éxito de la bien conocida familia HT de bruñidoras de tubos Sunnen. Con más de 500 máquinas vendidas de este tipo, la serie HTS incorpora ahora todas las mejoras impuestas por clientes de todo el mundo.

La bruñidora de tubos HTS representa 30 años de experiencia combinada con la última tecnología.

Construida para superar las demandas más exigentes de producción de cilindros hidráulicos para maquinaria de construcción, unidades de dragado móviles, elevación de puentes, traslado de maquinaria, equipamiento de minería, turbinas para producción de energía, gas y petróleo, trenes de aterrizaje, acumuladores de presión, ejes de control de palas de helicópteros.

Disponible en dos versiones, la HTS 074 para alcanzar arranques de 1.100 cm³/h o HTS 124 para 1.600 cm³/h.

Características:

  • Con un diseño moderno, la robusta HTS está totalmente cubierta hasta el suelo y construida como un único módulo. En cualquier momento, la máquina es ampliable en tramos de 4 o 6 metros de longitud.
  • Con su reductora de cambio automático Sunnen Autoshift, la velocidad del husillo puede ajustarse automáticamente garantizando la máxima seguridad y confort para el operario.
  • El carro accionado por piñón-cremallera en combinación con 7 kW o 12 kW, y la especial caja de velocidades, aseguran una potencia óptima y constante a lo largo de todo el rango de diámetros. No importa que diámetro y longitud de tubo tenga, la máquina podrá hacerlo. Además, la HTS trabaja con una correa de transmisión que garantiza funcionamiento suave y protección de la caja reductora.

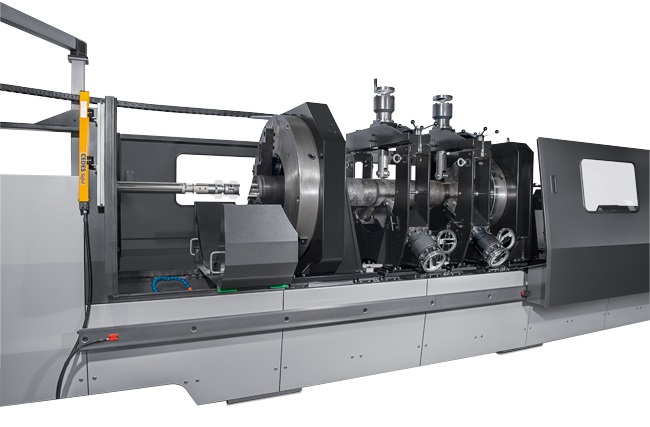

  • Cumpliendo con las demandas de los clientes se ha hecho una especial mejora en el dispositivo de amarre. Estándar para la versión de 12 kW y opcional para la versión de 7 kW, este sistema acomoda cualquier pieza entre 50 y 800 mm de diámetro exterior y puede ajustarse fácilmente.
  • Los bloques en V ajustables pueden deslizarse sobre raíles hasta la posición correcta.

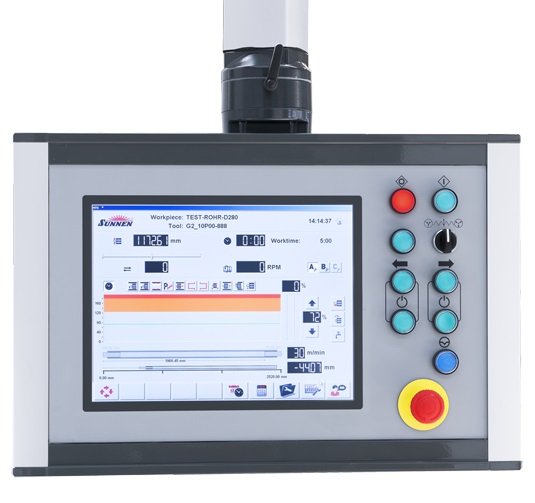

  • Control por pantalla táctil. Se ha rediseñado, ahora incorpora iconos para que sea más fácil de manejar.
  • Corrección automática de geometría de orificio: El sistema indica los puntos estrechos y los corrige insistiendo en ellos lo necesario, sin necesidad de intervención del operario.
  • Protección de sobrecarga de herramienta: El control del 100% del proceso asegura arranque de material óptimo y protección para la herramienta.
  • La función de control de 3 ejes, controla la posición del carro, velocidad, expansión de piedras, velocidad del husillo y presión de corte, garantizando precisión y geometría adecuadas.
  • Repetibilidad de posición del carro de 0,1 mm, independientemente de la velocidad
  • Velocidad del carro ajustable en incrementos de 0,1 m/min desde el panel de mando

    • Funciones opcionales:

    • Sistema de medición automática para diámetros de 25 - 230 mm
    • Lunetas móviles para máquinas de 2 y 4 metros
    • Opción para herramientas de doble etapa (desbaste y acabado)
    • Opción para bruñido cónico
    • Dispositivo de giro de pieza
    • Otros motores de husillo con reductoras simples para aplicaciones especiales (3 hasta 9 kW)

    Construida para superar las demandas más exigentes de producción hidráulica, de energía y aviación.

    El mayor fabricante mundial de bruñidoras de tubos le proporciona grandes ventajas:

    • Especial mejora en el dispositivo de amarre. Estándar para la versión de 12 kW y opcional para la versión de 7 kW. Este sistema acomoda cualquier pieza entre 50 y 800 mm de diámetro exterior y puede ajustarse fácilmente.
    • La velocidad del husillo puede ajustarse automáticamente garantizando la máxima seguridad y confort para el operario. Alta precisión, mayor vida de los retenes
    • Mayor eficiencia debido a la alta presión
    • Sin vibraciones debidas a cambios de temperatura
    • Flexible debido al bajo número de herramientas para grandes diámetros
    • Rayado cruzado característico, calidades con tolerancias geométricas, sin influencia de calentamiento en estructura superficial del material, capa blanca, bruñido de materiales exóticos (Titanio, Inconel...)
    • Construcción robusta soldada y totalmente cubierta. Construcción modular, fácil de incrementar su longitud (en módulos de 4 y 6 metros)
    • Fácil preparación: El sistema recomienda la herramienta necesaria, ajusta la velocidad y todos los parámetros de ciclo necesarios. Un programa nuevo lleva 2 minutos, paso a paso. Todos los parámetros son grabables.
    • Corrección automática de geometría de orificio
    • Contról por pantalla táctil de fácil manejo, visualización de dimensión programable

    Sunnen ofrece la más completa gama de herramientas del mercado, desde soluciones a medida para grandes series o aplicaciones de alta precisión hasta herramientas standard o portátiles. Esta variedad es crucial para la flexibilidad del proceso de bruñido y sus ventajas económicas. Además fabrica la mayor selección de abrasivos con todo tipo de aglomerantes, granos y configuraciones.

    Especificaciones técnicas

    Versión 1 - HTS-074
    Capacidad de arranque: 1.100 cm³/h
    Motor del husillo: 7.0 - 9.0 kW
    Rango de diámetro: 20 - 900 mm
    Longitud máxima: hasta 14 metros

    Versión 2 - HTS-124
    Capacidad de arranque: 1.600 cm³/h
    Motor del husillo: 11.0 - 15.0 kW
    Rango de diámetro: 20 - 900 mm
    Longitud máxima: hasta 14 metros
