Catálogo - Bruñidora Vertical SUNNEN SV-15


Bruñidora apropiada para el sector de rectificado de motores. Uno de los sistemas más universales de Sunnen.

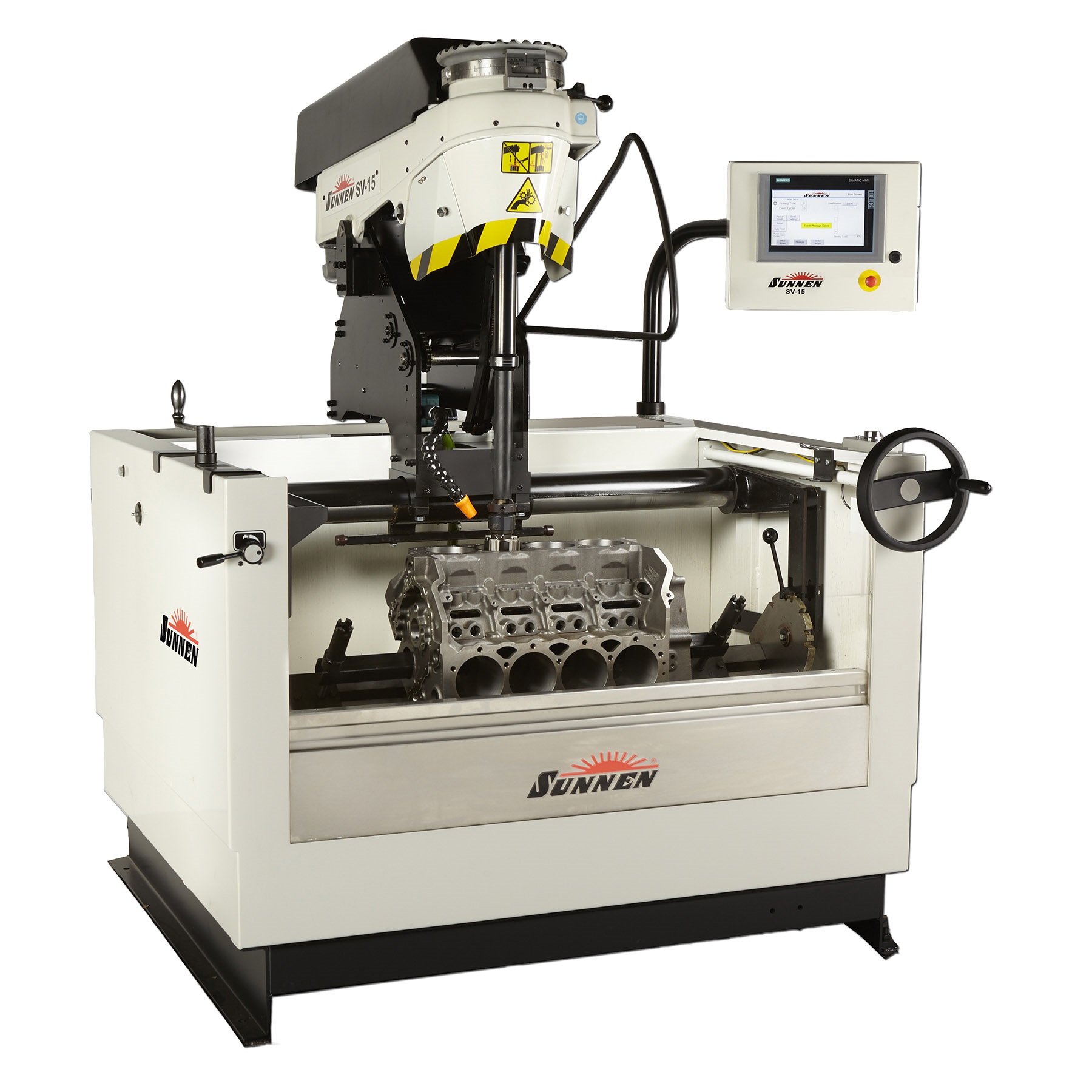

La bruñidora vertical Sunnen SV-15 representa la siguiente generación de bruñidoras cilíndricas automáticas líderes en la industria. Está construida para hacer su bruñido vertical más rápido, más fácil, preciso, productivo y rentable.

CONSTRUIDA PARA LA PRECISIÓN Y EL RENDIMIENTO

La preparación es rápida y fácil a través del microprocesador controlado desde el menú. Se fija el arranque de material y la máquina para automáticamente cuando se completa el ciclo. El funcionamiento del husillo y la carrera son controlados por ordenador para una geometría y acabado consistentes orificio tras orificio. La pantalla táctil de control incluye una representación del perfil del orificio. Esta pantalla muestra en tiempo real la sección del orificio, permitiendo al operario insistir en la posición exacta donde el orificio sea visualmente más pequeño.

Sin necesidad de realizar ajustes continuos para mantener el resultado. Todos los controles son de fácil acceso a la altura de la vista. Puede cambiar las piedras en segundos.

La bruñidora vertical Sunnen SV-15 está diseñada con potencia, precisión, durabilidad y tecnología avanzada para unas prestaciones de última generación. Perfecta para piezas grandes e irregulares.

La SV-15 está construida con dos potentes motores, uno para el husillo y otro para el desplazamiento. Esta combinación proporciona a la máquina el músculo para trabajar con el nuevo sistema de bruñido de diamante multipiedra de la serie DH más la gama completa de herramientas CK de Sunnen.

LA BRUÑIDORA SV-15 SUNNEN ESTÁ EQUIPADA CON FUNCIONES AVANZADAS

Características:

  • Motores individuales de 0,75 kW para el desplazamiento y 2,25 kW para el husillo que proporcionan más potencia para utilizar las herramientas de diamante Sunnen, para una mayor producción y orificios más redondos.
  • Control de velocidad por variador: reduce el número de piezas mecánicas para un largo periodo sin mantenimiento.
  • Movimiento vertical mecánico: proporciona mayor control y asegura ángulos de cruzado y acabados superficiales consistentes cilindro tras cilindro.
  • Representación del perfil del orificio: permite bruñir redondo y recto sin tener que parar para medir.
  • Su utillaje basculante standard sirve para la mayoría de los bloques de motor. Disponible como opción el utillaje de amarre de bloques SV-6200.
  • Precisa parada a cero: asegura control de medida constante orificio tras orificio.
  • Movimiento vertical avanzado: puede insistir en cualquier parte del orificio (arriba, en medio ó abajo) arrancando material de forma selectiva para generar un orificio lo más redondo y recto posible.
  • Panel de control táctil de 229 mm, multi-idioma, de fácil manejo: permite al operario una fácil preparación, ajustar velocidades y operar de forma segura...no más correas y poleas que ajustar ni botones que pulsar. Cómodo control que proporciona una amplia visión sin necesidad de moverse alrededor de la máquina para realizar ajustes. El control incluye una nueva función de configuración de guardado que almacena hasta 100 programas.
  • Las herramientas de diamante multipiedra Sunnen reparten la fuerza de expansión para obtener orificios más redondos en menos tiempo incrementando la productividad.
  • Sistema filtrante integrado: El tanque y los dos cartuchos filtrantes recogen la suciedad, manteniendo el aceite limpio para asegurar un acabado superficial apropiado y la vida del aceite.

La bruñidora vertical Sunnen SV-15 le permite elegir la herramienta y el abrasivo exacto para conseguir sus requerimientos específicos de producción. Sunnen es la única compañía de línea completa que produce sus propios abrasivos. Tiene la mayor variedad existente en la industria de abrasivos de diamante, borazón ó abrasivos vitrificados convencionales para asegurar un acabado superficial consistente. También dispone de cepillos plateau PHT.

La bruñidora vertical SV-15 le da el control completo para incrementar la precisión, consistencia, productividad y calidad

Bruñidora apropiada para el sector de rectificado de motores. Uno de los sistemas más universales de Sunnen.

  • Bruñe cualquier material.
  • Control de precisión: corrige conicidad y óvalo. El sistema avanzado de recorrido permite insistir en cualquier parte del orificio.
  • Produce el acabado superficial y las tolerancias en medida, redondez y rectitud para cumplir con las especificaciones de los fabricantes de equipos.
  • Sólo una sencilla preparación: pasa a la siguiente medida y acaba cualquier cilindro, eliminando la operación de mandrinado.
  • puertas frontales de acero inoxidable de larga duración,adecuadas para una fácil limpieza
  • Pantalla táctil de 229 mm, con controles fáciles de usar. Guarda hasta 100 programas que se pueden almacenar con copia de seguridad en USB. Control PLC Siemens
  • Representación del perfil del orificio: proyecta en tiempo real la sección del orificio. Esto simplifica la corrección de conos y errores de forma. Permite al operario insistir en la posición necesaria, donde el orificio está visualmente más pequeño.
  • La función Guardar programa reduce el tiempo de programa. Los programas guardados pueden tener una copia de seguridad con un puerto USB.
  • Ciclos de desbaste y acabado: el ciclo de desbaste elimina materia rápidamente y cambia automáticamente al ciclo acabado para dar la geometría óptima y el ángulo de cruzado deseado.
  • Autocorrección programable para manejo desatendido: la máquina insiste automáticamente allí donde detecta que el orificio está cerrado (arriba, en medio ó abajo).
  • Cambio de velocidades de giro y carrera durante el ciclo.
  • Control avanzado: permite velocidades variadas para un mayor rango de control y un ángulo de cruzado consistente.
  • Sistema filtrante integrado: El tanque y los dos cartuchos filtrantes recogen la suciedad, manteniendo el aceite limpio para asegurar un acabado superficial apropiado y la vida del aceite.
  • Elementos de seguridad estándar: sensor de puerta frontal, cierres en puertas laterales del husillo además de parada de emergencia en el panel y la práctica válvula de control de refrigerante montada en la cabina.

ABRASIVOS Y ACEITES DE BRUÑIDO SUNNEN:




Sunnen ofrece la mayor variedad de abrasivos de bruñido desde óxido de aluminio a carburo de silicio, a diamante y borazón, montados o en barritas, tipos de aglomerante, tamaños de grano y configuraciones de piedras.
Antes de suministrar cualquier piedra de bruñido, éstas son graduadas y calificadas manteniendo las normas de control de calidad más estrictas de la industria, para asegurarle el mayor rendimiento de bruñido de precisión disponible.


Los aceites de bruñido de primera calidad Sunnen proporcionan extrema lubricación para la más alta presión de bruñido, menor coste por pieza y en definitiva ritmos de corte más rentables.

Aplicaciones


Casos de éxito

"Rectificados Santana cede su nueva Sunnen SV-15 para ser expuesta en Motortec ´17”

Especificaciones técnicas

Husillo: 2,25 kW. Velocidad variable: 90-350 RPM
Longitud de carrera: de 0 a 225 mm
Carrera: 0,75 kW. Velocidad variable: 40-80 CPM
Desplazamiento transversal: 889 mm izquierda/derecha
Rango de longitud de orificio:Hasta 279 mm (457 mm con herramientas especiales)
Rango de diámetro de orificio: 19-203 mm dependiendo de la herramienta seleccionada
Peso máximo de pieza: 680 kg (incluyendo utillaje)
Tamaño máximo de pieza: 1.168 x 558 x 673 mm
Capacidad Tanque/filtración aceite de bruñido: 206 litros
Filtrado: 2 porta cartuchos filtrantes 13,25 l. Los cartuchos filtrantes son fácilmente desmontables e instalables
