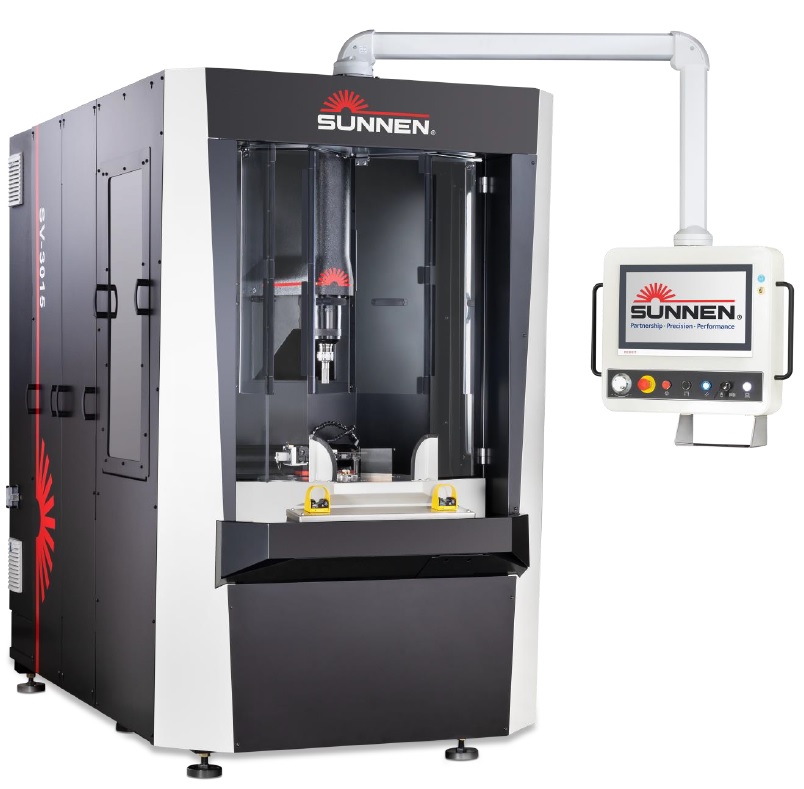

Catálogo - Bruñidora Vertical SUNNEN SV-3000
Bruñidora para piezas de pequeño diámetro en producciones de volumen medio alto
La nueva SV3000 nos lleva a la próxima era de sistemas de producción de alta precisión. Con varios cientos de máquinas de la serie SV instaladas en todo el mundo, este nuevo modelo es el resultado de las opiniones de nuestros clientes y la experiencia de los técnicos. Se ha mejorado la precisión, se ha ampliado el área de trabajo y se ha rediseñado la base para reducir las vibraciones.
Sistema de bruñido inteligente que consigue geometrías extremadamente precisas, perfecto para fabricantes de producción media a alta de piezas de pequeño diámetro con las tolerancias más estrictas, como válvulas hidráulicas, inyectores, engranajes, cañones de armas, fresas, compresores de refrigeración, carcasas y rodamientos de turbocompresor, bielas, cilindros de motor pequeños y piezas médicas.
LA SERIE SV-3000: CONSTRUIDA PARA EL RENDIMIENTO, DISEÑADA PARA LA PERSONALIZACIÓN
Potencia, precisión, duración, innovación… una perfecta combinación que trabaja conjuntamente para entregar producciones de piezas al coste más bajo por pieza bruñida
La característica principal es el nuevo sistema de control Sunnen. La interfaz proporciona una configuración sencilla y un control perfecto del proceso. El innovador sistema de recorrido proporciona control extremo y un cruzado consistente a lo largo de todo el orificio, corrigiendo la geometría selectivamente. Un resultado casi imposible hasta ahora.
Construida sobre una plataforma modular, la bruñidora vertical serie SV-3000 se puede personalizar y automatizar fácilmente para adaptarse a sus requisitos, sea cual sea la demanda de sus necesidades, desde husillos múltiples hasta medidores neumáticos. Este sistema flexible admite el bruñido alternativo convencional y de una sola pasada. La serie SV-3000 es capaz de mantener las tolerancias de producción más estrictas de la industria, tan finas como 0,00025 mm, tolerancias muy superiores a cualquier otro proceso de producción.
Opciones de la máquina:
- Adaptador disponible para múltiples herramientas Sunnen (flotantes o fijas).
- Herramienta de medición de alineamiento.
- Sistema refrigerante-separador magnético/banda de papel.
- Ciclo de indexación automático.
- Semáforo luminoso.
- Ciclo multipasada.
- PLC para automatización.
- Intercomunicación con robot.
- Columna de medición por aire.
- Con intercomunicación con el control (disponible para una o varias columnas).
* Rango de diámetro, rango de longitud y anchura están sujetos a cada herramientas y su aplicación.
Bruñidora para piezas de pequeño diámetro en producciones de volumen medio alto
VENTAJAS QUE OFRECE LA SUNNEN SV-3000
- Perfecta para volúmenes de producción medios o altos en orificios de diámetros entre 3 mm y 65 mm.
- Husillos y guías lubricadas. Aumento de la potencia del husillo a 7,5 kW (10 CV).
- Disponibles distintas configuraciones de husillos múltiples.
- Panel de control táctil con sencillos menús desplegables
- Base robusta de polímero fundido sólido y resistente, que reduce las vibraciones para conseguir un bruñido de alta precisión.
- Preparación rápida y sencilla con control de ejes de recorrido y expansión.
- La carcasa de acero inoxidable de bajo mantenimiento proporciona buena visibilidad y garantiza la seguridad del operario.
- Las guías de carrera de gran tamaño garantizan un rendimiento superior y una vida útil prolongada y sin problemas.
- Sistema de alimentación con detección de carga, puede funcionar en modo de velocidad o presión constante para optimizar el proceso.
- Control de carrera servo avanzado permite que la máquina realice una carrera corta o permanezca en cualquier parte del orificio.
- Nueva carrera del husillo que mantienen un acabado de rayado constante en todo el orificio de un extremo a otro.
- Estaciones de cepillado (se muestra la estación de cepillado opcional).
- Columna de hierro fundido para mayor rigidez y precisión óptima.
- El diseño de columna modular flexible permite una fácil personalización para su aplicación específica.
- Servicio y atención Sunnen en cada máquina.
ACEITES DE BRUÑIDO Y REFRIGERANTES DE PRIMERA CALIDAD SUNNEN:
Los aceites de bruñido de primera calidad Sunnen proporcionan extrema lubricación para la más alta presión de bruñido, menor coste por pieza y más frecuencias de corte rentables.
Aplicaciones
Especificaciones técnicas
• Gama de diámetro:3 – 65 mm / 2-20 mm
• Peso máximo utillaje y pieza: 110 kg / 225 kg
• Longitud máxima de la pieza: 250 mm
• Área de trabajo (mesa): 175 x 175 x 150 mm
• Carro: 630 mm
• Velocidad de la carrera: 0-50 m/min
• Motor de columna: 7,5 kW
• Velocidad del husillo: 50 to 4000 rpm
• Motor del husillo: 7,5 kW / 1,5 kW
• Bomba refrigerante: Bomba centrífuga (necesario tanque por separado)
• Requerimientos de refrigerante: Líquido de fluido Sunnen Industrial
