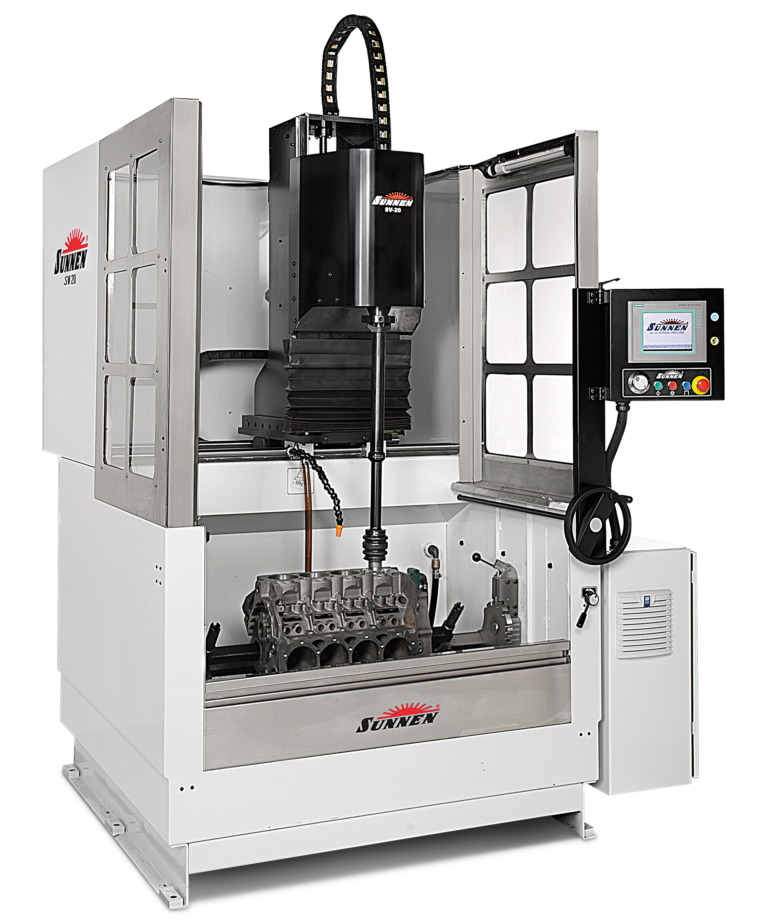

Bruñidora Vertical SUNNEN SV-30

POTENTE, ROBUSTA Y PRECISA. Producción de piezas grandes.

La SUNNEN serie SV-30 es la siguiente generación de la legendaria línea de bruñidoras CK, conocida en todo el mundo. Ideal para bruñido en talleres de reconstrucción, industria de automoción y producción industrial de volumen medio.

Hay seis nuevos modelos SV-30 con diferentes opciones que garantizan el ajuste adecuado para prácticamente cualquier aplicación industrial o de automoción.


LA SUNNEN SV-30 UTILIZA ABRASIVO DE DIAMANTE Y CBN EN PRODUCCIÓN Y EN REPARACIÓN

Características standard y opcionales:

  • Velocidad variable servo de 50 a 600 rpm., 4,5 kW (6 hp) o motores del husillo de 4,1 kW (5,5 (hp) son lo suficientemente potentes para manejar abrasivos metálicos, de diamante y CBN para ciclos cortos con alta precisión y mano de obra mínima.
  • Columna de hierro fundido de alta resistencia.
  • El diseño de carga frontal y la capacidad de peso de hasta 600 kg, incluida la herramienta, se combinan para brindar versatilidad al bruñir una amplia gama de piezas.
  • Control por PC con una gran pantalla táctil a color de 15" resistente y que elimina los incómodos botones que acumulan suciedad, aceite y grasa. El panel del operario giratorio se puede ajustar para ver desde una variedad de posiciones.
  • El eje X servo o manual permite el posicionamiento izquierdo/derecho de lacolumna con un rango de 813 mm.
  • El sistema de accionamiento de herramienta rotativa permite utilizar herramientas de dos etapas para completar desbaste y acabado sin cambiar los abrasivos para reducir los tiempos de proceso. Cambio de desbaste a acabado cuatro veces más rápido que los modelos anteriores.
  • El sistema de refrigerante interno estándar de 206 litros está equipado condos filtros de cartucho en el lateral de la máquina, para facilitar el mantenimiento y proporciona una mayor filtración de refrigerante para un acabado superficial preciso.
  • Incluye indicador de estado del filtro.
  • Su eficaz mecanismo de accionamiento del husillo a bolas permite incrementar la flexibilidad y las prestaciones.
  • Base soldada de alta resistencia para mayor durabilidad.
  • Iluminación de área de trabajo LED estándar.
  • Las características de seguridad estándar de vanguardia que cumplen con la norma CE incluyen paneles frontales deslizantes de acero inoxidable, paneles laterales y traseros, cortina de luz delantera, PLC de seguridad y velocidades de configuración limitadas seguras.
  • Compatible con MT Connect e Industry 4.0.
  • Suministro de alimentación ininterrumpida estándar para PC elimina el apagado inseguro del sistema de control y asegura una puesta en marcha segura.


LA SV-30 LE DA EL CONTROL COMPLETO PARA INCREMENTAR LA PRECISIÓN, CONSISITENCIA, PRODUCTIVIDAD Y CALIDAD DE SU TRABAJO DE BRUÑIDO

  • Representación del perfil del orificio: proyecta en tiempo real la sección del orificio. Esto simplifica la corrección de conos y errores de forma. Permite al operario insistir en la posición necesaria, donde el orificio está visualmente más pequeño. Una innovación Sunnen.
  • Protección de herramientas: verifica automáticamente la parte superior e inferior del orificio antes de comenzar el ciclo.
  • Fijación de la herramienta: permite bruñir con un diámetro preestablecido.
  • Ciclos de acabado y desbaste: el ciclo de desbaste elimina el material rápidamente y puede configurarse para cambiar automáticamente al ciclo de acabado para obtener una geometría óptima y el ángulo de cruzado deseado.
  • Permanencia automática programable estándar para operación sin supervisión: la máquina insiste automáticamente en la parte más cerrada del orificio: arriba, en medio ó abajo.
  • Control avanzado de PC: permite velocidades variadas para un mayor rango de control y un ángulo de cruzado consistente. Cambia de desbaste a acabado pulsando un botón.
  • Control de ángulo de cruzado: introduzca el ángulo de cruzado deseado y la máquina ajusta automáticamente las velocidades al ángulo introducido.
  • Configuración de sobredimensionado del orificio: permite una configuración rápida para reconstructores de motores en sobredimensionamientos estándar.
  • Función de giro inverso automático: permite el ajuste del acabado superficial.
  • Capacidad para guardar más de 1000 programas.
  • Puerto USB para copia de seguridad de software y actualizaciones.
  • Los idiomas que se pueden seleccionar en la pantalla: incluyen inglés, alemán, español y chino.
  • Incluye más características estándar como carreras cortas, utilización de herramientas personalizadas y bruñido de carga del husillo.


LA SV-30 PRESENTA LA INNOVADORA FUNCIÓN DE PASADA Y REPETICIÓN

La serie SV-30 es capaz de ahorrar mano de obra, función automática de orificio-a-orificio (paso y repetición) cuando está equipado con un servo eje X. Los modelos están disponibles tanto para configuraciones en línea como para bloques en V. Para la operación automática del bloque V se requiere bastidor servo basculante.

Esto incorpora un innovador sistema de fijación para mantener la herramienta y las líneas centrales del orificio alineadas. Esta característica requiere el uso de las herramientas de la serie GH LF.

Las opciones de la máquina incluyen:

  1. Placa base con ranura en T para fijación personalizada.
  2. Bastidor basculante manual de gran potencia para bloques de motor que ajusta en línea y bloques tipo V de 60º / 90º / 120º. Hay configuraciones especiales disponibles (foto de arriba). Ambas opciones anteriores permiten cambiar fácilmente del basitdor a la ranura en T).
  3. Kit de abrazadera de bloque.
  4. Transformador de 208/230 VCA.
  5. Interfaz de automatización de funciones completas para reducir los costos de automatización.

Herramientas:

Existen muchas opciones de herramientas con la SV-30. Ésta le permite elegir la herramienta y el abrasivo exactos para cumplir con sus requisitos específicos de producción y utilizará la misma herramienta de Sunnen de la que ha dependido. Sunnen es la única compañía de línea completa que produce sus propios abrasivos de precisión. Y con la mayor variedad de diamantes o borazón®, súper abrasivos y abrasivos convencionales de óxido de aluminio o carburo de silicio, usted se asegura el acabado superficial más exacto y consistente en la industria.

NOTA: Todas las herramientas a continuación están disponibles para su uso en todos los modelos SV-30, a menos que use el paso y la repetición. Las herramientas de la serie GHSS LF y la serie GHTS LF se han diseñado especialmente para usar con la función de paso y repetición.

Rango de Ø* del orificio:
GHSS: 37,59 - 140,71 mm
GHTS: 62 - 140,7 mm
Herramientas GHSS/GHTS
Las herramientas multipiedra Sunnen GHSS / GHTS están diseñadas para usarse con abrasivos CBN de metal y abrasivos de diamante para una acción de corte rápida y tiempos de ciclo reducidos. Los cepillos herramienta de bruñido plateau funcionan en estas herramientas para proporcionar acabados consistentes. La GHTS es una herramienta de dos etapas que realiza aplicaciones de bruñido rugoso y fino (piedra o escobilla) con la misma herramienta de bruñido, sin cambiar la piedra, para reducir los costes de dimensionado de orificios.

Rango de Ø* del orificio:
70 - 139,7 mm
Herramientas de diamante SERIE DH
Las herramientas de diamante multipiedra Sunnen reparten la fuerza de expansión para obtener orificios redondos más rápidamente aumentando de forma importante la productividad y el rendimiento del motor. Tres herramientas cubren el rango de medida. Una excelente elección par orificios ciegos o cabezales de cilindros.

Rango de Ø* del orificio:
51 - 203 mm
Herramientas tipo CV/CK
Las herramientas industriales standard tipo CV/CK cortan más rápido. Son robustas, económicas y fáciles de usar. Tienen un gran rango y las piedras pueden cambiarse en segundos. Los orificios se bruñen más rápido y precisos con mínimo arranque de material.

Rango del Ø* del orificio:
P20: 19 mm - 25,4 mm
P28: 25,15 mm - 152,40 mm
Mandriles P20/P28
Estos mandriles incorporan múltiples piedras alineadas de extremo a extremo para permitir el afilado de agujeros largos, con el P28 alojando el bruñido del orificio ciego también. Tanto los mandriles P20 como P28 tienen abrasivos reemplazables y zapatas guía. Requiere adaptador CV-1010.

Rango del Ø * del orificio:
MPS: - 50 - 292,1 mm
ANR: 64 - 533 mm
Herramienta modular MPS/ANR
El sistema de herramientas MPS y ANR puede usarse para convertir cualquier bruñidora de "gran trabajo" en un sistema de acabado de última generación. Le permite bruñir una amplia variedad de materiales, tamaños y condiciones de perforación rápida y económicamente.

* Los rangos de Ø de orificio son para la serie de herramientas estándar. Hay herramientas especiales disponibles para ampliar este rango, pero pueden ser más grandes que la capacidad de tamaño de la máquina.

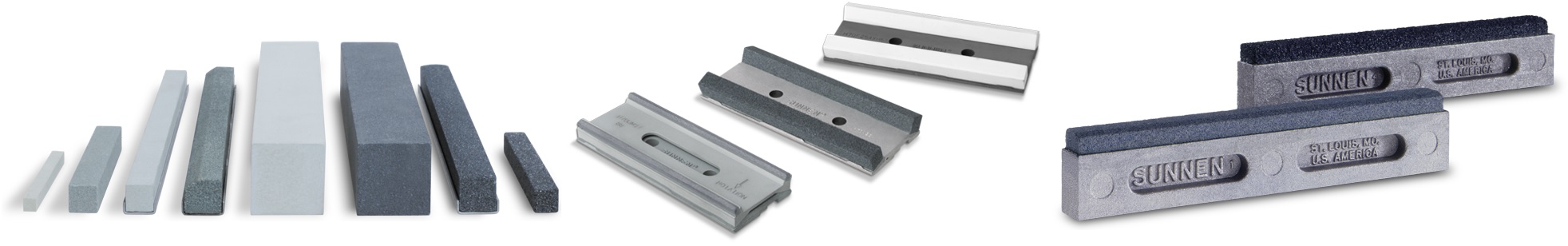

Abrasivos y aceites de bruñido:

Desde óxido de aluminio a carburo de silicio, a diamante y borazón. Sunnen ofrece la mayor variedad de abrasivos montados ó en barritas, tipos de aglomerante, tamaños de grano y configuraciones de piedras.

Antes de suministrar cualquier piedra, estas son graduadas y calificadas manteniendo las normas de control de calidad más estrictas de la industria, para asegurarle el mayor rendimiento de bruñido de precisión disponible.


Los aceites de bruñido de primera calidad Sunnen proporcionan extrema lubricación para la más alta presión de bruñido, menor coste por pieza y, en definitiva, ritmos de corte más rentables.

MODELOS ESTÁNDAR DE LA SERIE SV-30:

SV-30: eje X manual, eje de inducción de 4,1 kW SV-30S: eje X manual, servo husillo de 4,5 kW.

SV-30X: eje X del servo controlador, eje de inducción de 4,1 kW, función paso y repetición - en línea.

SV-30AX: eje X de servo controlador, husillo de inducción de 4,1 kW, bastidor servo basculante, función paso y repetición - bloque V.

SV-30SX: eje X del servo controlador, servo husillo de 4,5 kW, función de paso y repetición - en línea.

SV-30ASX: eje X del servo controlador, servo husillo de 4.5 kW, bastidor servo basculante, función paso y repetición - bloque V.

VENTAJAS QUE OFRECE LA SUNNEN SV-30

  • Nueva funcionalidad de paso y repetición que proporciona una operación automática de orificio a orificio con servo-eje X y nuevas herramientas de la serie GH LF.
  • Protección de herramientas en la parte superior e inferior del orificio.
  • Columna de hierro fundido resistente.
  • Mecanismo de accionamiento del husillo a bolas.
  • Control de PC con Windows, fácil de usar con una gran pantalla táctil a color de 378 mm (15 ").
  • Sistema de seguridad estándar conforme a la normativa CE en todos los modelos.
  • Todos los modelos cuentan con controles industriales Siemens y Phoenix con el software desarrollado por los ingenieros de Sunnen,que son expertos en aplicaciones de bruñido.
  • Para las aplicaciones de bruñido que no requieren un alto nivel de automatización, se ofrecen modelos con características de precio económico, como un husillo de inducción y un movimiento manual de la columna.

Especificaciones técnicas

Velocidad del husillo:
50-600 RPM

Potencial del husillo:
4.1 kW, introducción de modelo de husillo.

Carrera:
2,5 kW servo-motor
Velocidad variable: 5-100 CPM
Longitud de carrera: hasta 705 mm
Modelos servo eje X: 0.5 kW

Desplazamiento transversal:
813 mm de izquierda a derecha (eje X).

Peso máximo de pieza y herramienta:
600 kg.

Tamaño máximo de la pieza:
1219 mm ancho x 760 mm profundo

Peso de la máquina:
Peso vacía: 1.329 kg
Peso transporte: 1.823 kg.

Sistema filtrante/aceite de bruñido:
Depósito de aceite de bruñido: 206 litros de capacidad, con dos porta-cartuchos filtrantes.

Voltajes disponibles:
Sistema eléctrico:
400V/50Hz trifásica/460V/60Hz trifásica

Dimensiones de la máquina:
Altura total de la máquina: 3.315 mm
Ancho total de la máquina, lateral: 2.064 mm
Ancho total de la máquina, frontal: 1.831 mm
