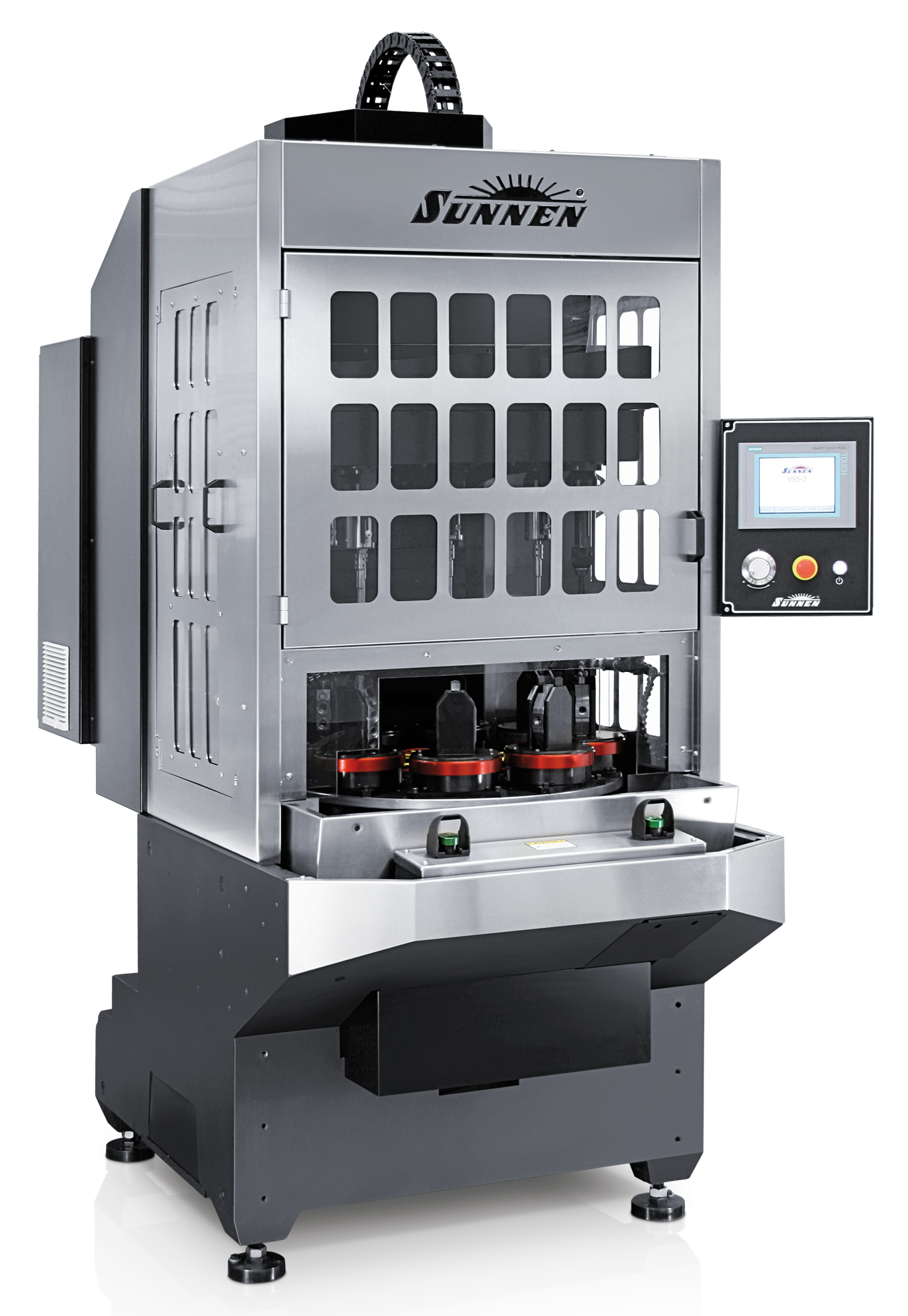

Bruñidora de pasada única SUNNEN VSS2

Este sistema de bruñido multihusillo de pasada única, consigue tiempos de ciclo muy cortos y la más alta precisión, particularmente en bloques hidráulicos. LA SOLUCIÓN PARA PRODUCCIONES MEDIAS A ALTAS.

Folleto


Sunnen introduce un sistema de bruñido Single Stroke®, es decir, de pasada única.

Es un nuevo método de bruñido rápido, preciso y rentable para el dimensionado de orificios. La bruñidora SUNNEN VSS-2 es un sistema compacto y robusto que suministra dimensión precisa del orificio, geometría y control del acabado superficial. Además, es económica, fácil de manejar y simple de mantener.

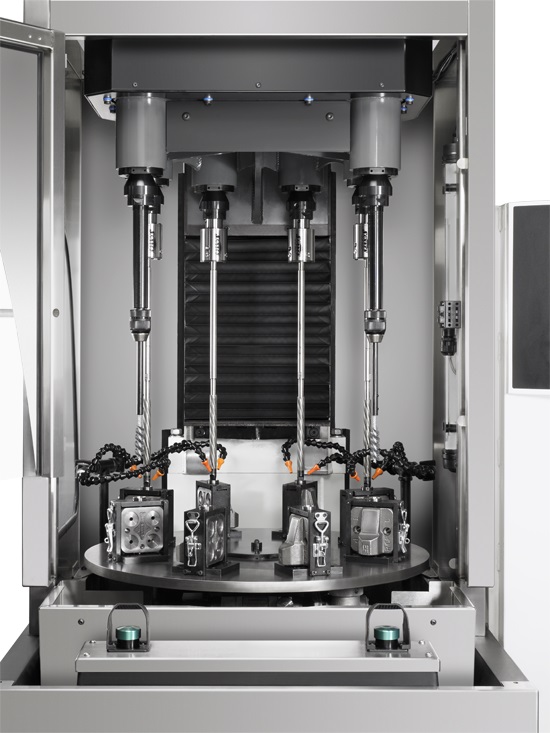

La bruñidora vertical VSS-2 incorpora un husillo de diseño avanzado y flexible, controles fáciles de usar para proporcionar un nuevo nivel de precisión de bruñido de pasada única, pantalla de preparación simple y un panel interface del operario fácil de usar, ayuda a simplificar la preparación y manejo de la máquina, lo que reduce el tiempo requerido para entrenar nuevos operarios. Las preparaciones se introducen fácilmente y se almacenan para realizar futuras producciones y repetir los pedidos. Esto significa más tiempo útil para el sistema y más piezas terminadas al final del día.

Trabaja la mayor parte de los diámetros, hasta 50 mm. Para diámetros mayores, contacte con nosotros y le ayudaremos a encontrar la solución más adecuada en cada caso.

Características generales:

  • Vertical, diseño compacto que proporciona mayor espacio útil.
  • Las posiciones en vertical se regulan rápida y fácilmente con un sistema de control de avance con servomotor/husillo a bolas.
  • Utilice herramientas de bruñido de pasada única Sunnen, con recubrimiento de diamante para dimensionado de orificios de precisión, geometría y acabado superficial.
  • Tiempos rápidos de indexación de la mesa y de desplazamiento de la columna incrementan la productividad.
  • Placa de acero de herramientas que proporcionan una base sólida para el utillaje de las piezas.
  • Dobles botones pulsadores para seguridad del operario.
  • La base compuesta de polímero fundido sólido de alta resistencia que proporciona la máxima rigidez para un rendimiento superior.

Características de software:

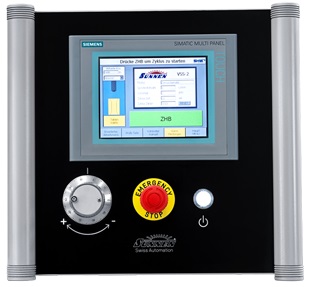

  • El sistema de control de pantalla táctil acoplado con avance de servo columna proporcionan un control óptimo del proceso con facilidad de preparación.
  • La velocidad del husillo y la velocidad de la columna pueden modificarse.
  • Operaciones como picado, carrera corta y repetición pueden ser fácilmente añadidos a la preparación.
  • Posiciones programables permiten perfiles de desplazamiento complejos.
  • La interface de automatización permite integración de automatización interface robótico para carga y descarga; interface neumática.


LA PERFECTA ELECCIÓN PARA ORIFICIOS PEQUEÑOS

La VSS-2 es perfecta para orificios pequeños, hasta 50 mm, para producciones medias a altas.

Las aplicaciones de la VSS-2 de Sunnen incluyen:

  • Válvulas hidráulicas y cuerpos de válvulas.
  • Horquillas de aparcamiento.
  • La mayor parte de los engranajes.
  • Piezas de metal sinterizado.
  • Piezas de cerámica.
  • Ruedas.
  • Balancines.
  • Piezas de estampación.

LA VSS-2 A MEDIDA DE SUS REQUERIMIENTOS EXACTOS:

Desde 1924 Sunnen ha definido el estado de la tecnología en la industria, y la actual generación de sistemas de bruñido de alta precisión representan las soluciones más precisas disponibles en cualquier parte del mundo. Los sistemas Sunnen son fiables, duraderos y flexibles y son diseñados para aportar la mayor precisión.

Desde el diseño al suministro, usted tiene el compromiso de Sunnen de servicio y calidad. Nuestros expertos técnicos trabajarán con usted para crear una solución completa que cumpla exactamente sus requerimientos, incluyendo el modelo de la máquina, número de husillos, clase de herramientas, diseño de utillaje, selección de abrasivos, paquetes de automatización y medición y cualquier otra plataforma a la medida que usted requiera.

Cumplidas sus especificaciones, ponemos en marcha su sistema y formamos a sus operarios.

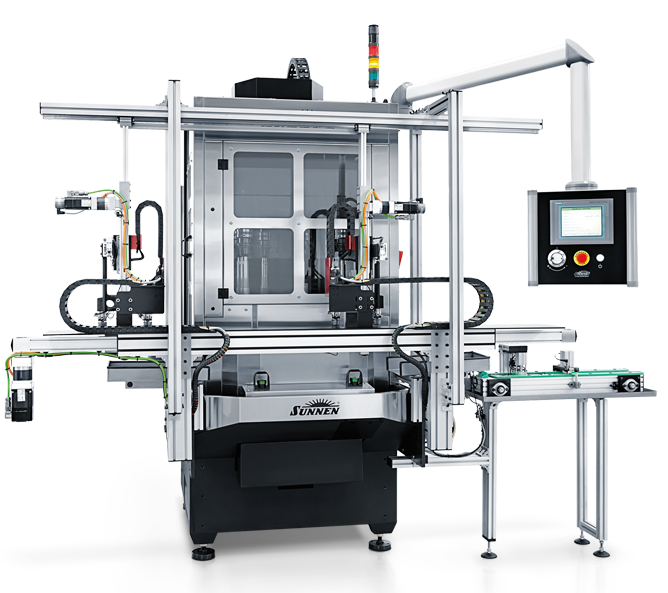

Opciones de automatización:

Nuestras opciones de automatización están diseñadas para incrementar la eficiencia operacional de su sistema de bruñido de precisión, con costes de trabajo significativamente reducidos.

Las soluciones de automatización Sunnen pueden mantener su sistema funcionando 24 horas al día, siete días a la semana.

Equipo opcional:

  • Nariz del husillo ajustable.
  • Portaherramientas flotante.
  • Regulador de aire neumático y filtro.
  • Unión rotativa de 12 puertos.
  • Unión rotativa de 16 puertos.
  • Bomba de refrigeración.
  • Lubricación automática.
  • Conjunto iluminación área de trabajo.
  • Iluminación estado de la máquina.
  • Indicador de ajuste de herramienta.
  • Sistema de protección de la herramienta.

Herramientas:

Para el bruñido de pasada única que aseguran dimensionado del orificio con precisión, geometría…

Las herramientas de bruñido de pasada única de diamante pasan a través del orificio una sola vez, arrancando una cantidad de material predeterminada, aumentando progresivamente el orificio, recto y redondo, con la textura superficial deseada.

Herramientas tipo A:
Dimensiones standard:
5,9 – 26,4 mm

Dimensiones personalizadas:
3,78 – 100 mm

Herramientas tipo HPH:
Para aplicaciones de alto rendimiento, las herramientas de diamante de pasada única, helicoidales de alta producción Sunnen, proporcionan la máxima precisión y el tiempo de ciclo más rápido.

Dimensiones standard:
6,35 – 25,0 mm

Dimensiones personalizadas:
3.78 – 100 mm

Aceites de bruñido y refrigerantes de primera calidad Sunnen:

Los aceites de bruñido de primera calidad Sunnen proporcionan extrema lubricación para la más alta presión de bruñido, menor coste por pieza y, por último, más frecuencias de corte rentables.

  • Diseñada para mínimo mantenimiento.
  • Fácil de preparar, posibilidad de almacenar programas en el control.
  • La máquina más productiva y duradera de su clase.
  • Puede automatizarse a medida.
  • Utillajes a medida y carga/descarga automática que pueden ser diseñados para cada aplicación específica.
  • Mesas de doble indexación (opcional) , disponibles para incrementar la producción.
  • El área de trabajo es fácilmente accesible desde el frente y desde los lados.
  • Cierre del área de trabajo de acero inoxidable de bajo mantenimiento, no se oxida o decolora y proporciona un entorno de trabajo limpio mientras se asegura protección para el operario .
  • Motor de husillo potente, 7,5 kW (10 Hp) para rendimiento y precisión óptimos .
  • Servicio y atención de por vida en cada máquina Sunnen .

Especificaciones técnicas

Velocidades del husillo:
100 a 2.500 RPM

Potencia del husillo:
7.5 kW (10 Hp)

Recorrido del carro:
724 mm

Gama de velocidades:
hasta 105 mm/sec (250 IPM)

Gama de diámetros*:
De 3,9 a 50 mm
* Condicionado a la aplicación

Espacio sobre el suelo (la máquina)
 Anchura: 1.370 mm
 Longitud: 3.753 mm

Peso:
Aproximadamente 2.087 kg

Opciones de refrigeración:
• Tanque de decantación de refrigerante con separador magnético opcional
• Sistema de refrigeración con cama de papel y separador magnético opcional

Sistema eléctrico:
• 400V, 50 Hz, 3ph (norma CE)
Disponible transformador opcional para 230V a 460V)
